SaveAs PlantUML Diagram

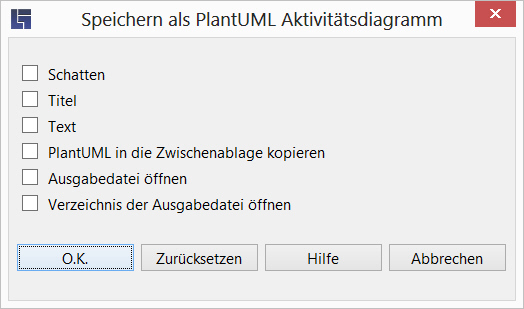

LF‑ET kann aus Ent­schei­dungs­ta­bellen PlantUML-Aktivitäts- oder PlantUML-Zu­stands­dia­gramme ge­ne­rie­ren und diese dann wahlweise als SVG- oder PNG-Dateien speichern. Die Voreinstellung der Optionen im Speichern-Dialog kann über die hier be­schrie­benen Schlüssel individuell angepasst werden.

image10475 0


In den erzeugtenDiagrammen Schattierungen verwenden:
SaveAs.PlantUML.Shadow = true | false (Voreinstellung: false)
Oben in den erzeugten Diagrammen den Titel der Ent­schei­dungs­ta­belle darstellen:
SaveAs.PlantUML.Title = true | false (Voreinstellung: false)
In den erzeugten Diagrammen auch die Texte von Bedingungen, von Aktionen und von deren Werten darstellen:
SaveAs.PlantUML.Text = true | false (Voreinstellung: false)
Den intern erzeugten PlantUML-Inhalt in die System-Zwi­schen­ablage kopieren, z.B. zur Unterstützung bei der Ana­lyse von eventuellen Problemen bei der Speicherung der Grafik-Dateien (SVG, PNG):
SaveAs.PlantUML.Clipboard = true | false (Voreinstellung: false)
Die erzeugte Grafik-Datei mit der dafür im Betriebssystem standardmäßig festgelegten Anwendung öffnen:
SaveAs.PlantUML.OpenFile = true | false (Voreinstellung: false)
Den Speicherort (Ordner, Ver­zeich­nis) der Grafik-Datei öffnen:
SaveAs.PlantUML.OpenFolder = true | false (Voreinstellung: false)
Eintrag in einer LFET.Project.yaml-Datei:
LFET:

  SaveAs.PlantUML:
    Shadow: true
    Title: true
    Text: true
    Open:
      File: true
