Ebenso gerne verwendet: Diagramme

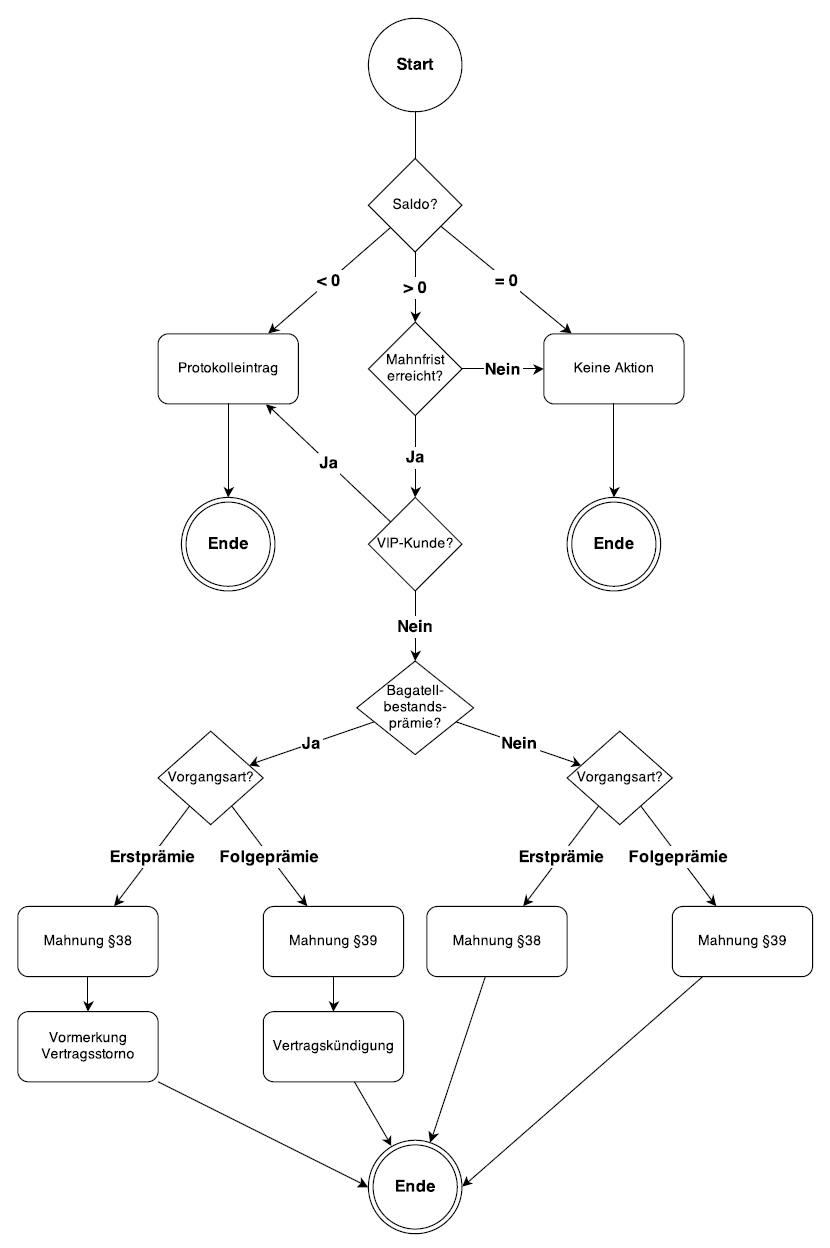

Eine weitere, gerne verwendete Darstellungsform für Verarbeitungslogik sind Diagramme, hier das Mahnwesen-Beispiel aus dem vorherigen Kapitel als Diagramm:

saldo flowchart de

Fazit

Grundlegende Eigenschaften zur Beurteilung der Beschreibung sieht man zwar etwas leichter als bei einem Text, aber…​

  • Handelt es sich um eine einfache oder eher um eine schwierige, komplexe Aufgabenstellung?

  • Wie viele Bedingungen und Aktionen sind enthalten?
    Hierzu genügt es nicht, die Rauten und Rechtecke zu zählen, man muss schon auch alle Texte lesen, um festzustellen, dass bestimmte Bedingungen und Aktionen mehrfach in verschiedenen Zweigen des Diagramms vorkommen

  • Wie viele Anwendungsfälle bzw. Use-Cases sind enthalten?
    Aus der Entstehung des Wunsches nach Buntstiften kann leicht abgeleitet werden, dass auch Diagramme nur begrenzt zur Beschreibung von fachlichen Abläufen geeignet sind.

  • Ist die Beschreibung vollständig?

  • Gibt es Widersprüche?

  • Gibt es Redundanzen?
