De­fi­ni­tion und Aufbau

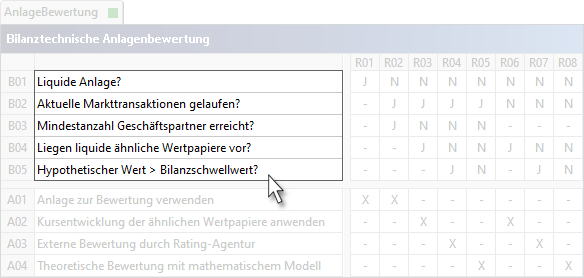

Im Bedin­gungs­teil sind die für die Entscheidungssituation relevanten Bedingungen präzise formu­liert, und zwar alle, die in der betreffenden Entscheidungssituation überprüft werden müssen, bevor irgend­welche Aktionen ausgeführt werden können:

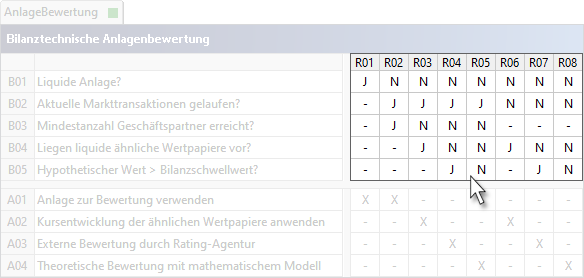

Der Bedin­gungs­an­zeige­teil beinhaltet die Kombinationen der für die Bedingungen möglichen Werte. Hier wird je Bedingung ange­ge­ben, wie die Bedingung zur Entscheidungssituation beiträgt.

Diese Angaben können z.B. durch J (für Ja) – wenn die Bedingung erfüllt sein soll – oder durch N (für Nein) – wenn sie nicht erfüllt sein soll – geschehen. Sie werden auch Bedingungsanzeiger genannt:

Der Ak­tions­teil enthält eine Liste aller möglichen Aktionen, die in der betreffenden Entscheidungssituation – abhängig von den Bedingungen – ausgeführt werden sollen:

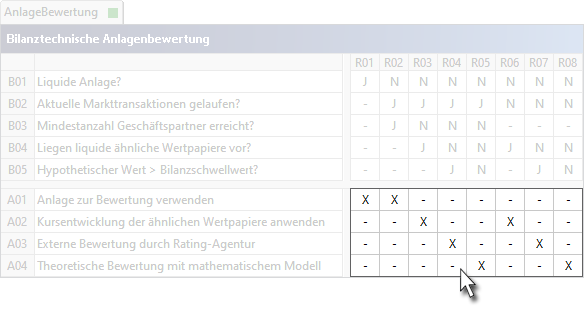

Im Ak­tions­an­zeige­teil lassen sich die je­weils auszuführenden Aktionen bestimmen, d.h. es wird je Regel ange­ge­ben, welche Aktionen ausgeführt werden sollen. Diese Angaben können z.B. durch Ankreuzen (X) der betreffenden Aktionen geschehen. Sie werden auch Aktionsanzeiger genannt.

Die Ausführung der Aktionen erfolgt standardmäßig von oben nach unten:

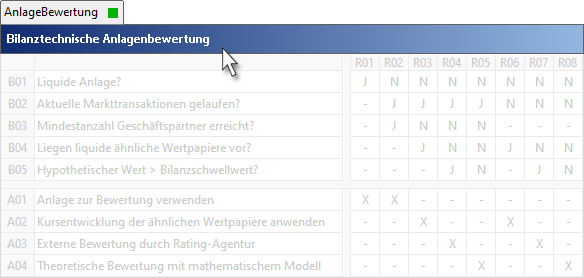

Der Identifikationsteil zeigt den Datei­namen und den Titel. Er wird der Ent­schei­dungs­ta­belle vorangestellt, um auf sie eindeutig Bezug nehmen zu können.

Der Identifikationsteil dient auch als Kurzbeschreibung des Tabelleninhalts:

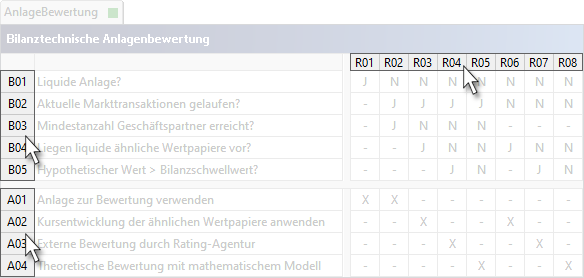

Der Rahmen an der linken Seite und oben dient zur Eintragung der Bezeichner. Es hat sich eingebürgert, die Ent­schei­dungs­ta­belle wie folgt zu bezeichnen:

Diese Bezeichnungen unterstützen eine eindeutige und wirksame Kommunikation:
